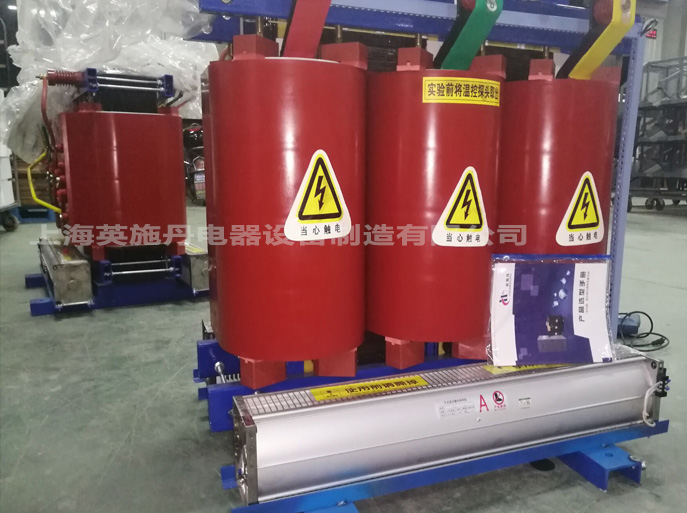

| 產品名稱 | 干式電力變壓器 |
|---|
| 產品類別 | 變壓器 |
|---|
  |   |   |
|
| | 英施丹干式電力變壓器 | 干式電力變壓器系列 | 干式電力變壓器變壓器半成品 |
|
|
| ®注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換！（客戶特殊要求除外）本企業產品經ISO9001-質量體系等國內外安全認證，客戶可放心選購、安全使用�。�！ | | 產品可定做（含電壓）。 |
產品特點
1、高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞，真空狀態下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。
2、阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
3、線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在 相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。
4、抗短路、雷電沖擊水平高。
5、線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。
6、損耗低，節電效果好．運行經濟，可免維護。
7、體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。
8、因無火滅、爆炸之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。
外殼保護裝置
SC(B)11型環氧樹脂澆注干式變壓器外殼材料采用不銹鋼或鋁合金。防護等級達到ＩＰ２０和ＩＰ２３。ＩＰ２０外殼可防止直徑大于１２ＭＭ的固體異物進入，對變壓器作進一步的安全保護。ＩＰ２３外殼更兼具防止與垂直線60°角以內的水滴流入，可適用于戶外運行。
注：IP23外殼會使變壓器冷卻能力下降，小容量的下降約5%，大容量的下降約10%。 溫控、溫顯
溫控系統由溫度控制器和安裝在產品最熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。
溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：
溫控：<20m
溫顯：<10m(二線制)
<100m(帶有補償導線的二線制)< span=""> SC(B)11樹脂絕緣干式電力變壓器性能參數
額定容量kVA | 聯結組 標號 | 電壓組合 | 空載電流
％ | 空載損耗W | 負載損耗（120℃）W | 阻抗電壓
％ | 重量 (kg) | 噪聲(dB) | 高壓kV | 高壓分接范圍% | 低壓kV | 30 | Yyn0
或
Dyn11 | 6
6.3
6.6
10
10.5
11 | ±5%
或
±2×2.5% | 0.4 | 2.72 | 175 | 670 | 4 | 250 | 44 | 50 | 2.38 | 245 | 950 | 400 | 44 | 80 | 2.21 | 335 | 1310 | 480 | 45 | 100 | 2.04 | 360 | 1500 | 520 | 45 | 125 | 1.86 | 425 | 1755 | 550 | 48 | 160 | 1.87 | 495 | 2020 | 610 | 48 | 200 | 1.7 | 565 | 2400 | 950 | 48 | 250 | 1.7 | 650 | 2620 | 1020 | 48 | 315 | 1.53 | 795 | 3300 | 1200 | 50 | 400 | 1.53 | 885 | 3790 | 1480 | 50 | 500 | 1.53 | 1050 | 4640 | 1650 | 52 | 630 | 1.36 | 1215 | 5585 | 1820 | 52 | 630 | 1.36 | 1170 | 5665 | 6 | 1850 | 52 | 800 | 1.36 | 1370 | 6610 | 2300 | 54 | 1000 | 1.19 | 1600 | 7720 | 2650 | 54 | 1250 | 1.19 | 1885 | 9210 | 3000 | 55 | 1600 | 1.19 | 2210 | 1150 | 3800 | 56 | 2000 | 1.02 | 2990 | 13730 | 4600 | 56 | 2500 | 1.02 | 3600 | 16320 | 5200 | 60 |
注：因產品不斷改進，本數據僅供參考；若需取得最新尺寸，請及時與本公司聯系。
另：根據用戶需求可提供特殊條件下使用的電力變壓器，詳情請來電溝通。 每臺產品出廠前都嚴格按照國標實行全檢，保證出廠合格率100 %目前英施丹有：交流通斷試驗、交流電壽命試驗、可靠性試驗、閃絡擊穿測試、綜合特性實驗、高低溫及耐高溫測試、交變及恒定濕熱測試、球壓測試、漏電及老化測試、跌落及振動試驗、超聲成像無損檢測、塑料力學性能試驗、塑料阻燃及電氣性能測試、碳硫分析試驗、硅鋼片鐵損測試、化學分析試驗
