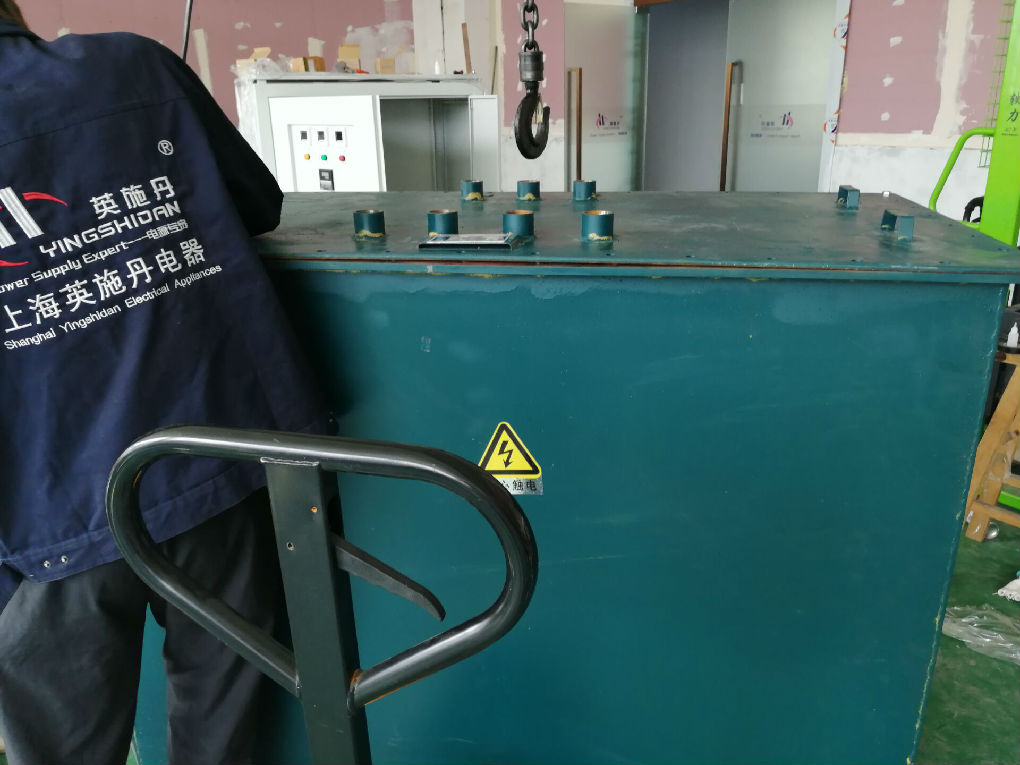

礦用隔爆變壓器一般采用浸漬絕緣干式變壓器為器身 ,外面配以適當?shù)母舯鈿�。但�?,此類傳統變壓器存在耐潮性能差 ,局部絕緣易擊穿 ,繞組機械強度低等缺點。環氧樹脂澆注干式變壓器具有難燃、自熄、耐潮、機械強度高、絕緣性能好、噪音小、不污染環境等優點。為了提高隔爆變壓器的供電可靠性 ,我們采用環氧樹脂澆注干式變壓器作為礦用隔爆變壓器的器身 ,按國家標準GB 82 86—1996《礦用隔爆型移動變電站》研制了新型的環氧樹脂澆注干式隔爆變壓器。現從結構設計和熱穩定方面采取的措施進行介紹。2 KBSC - 1 2 50 /6礦用隔爆變壓器的結構設計 為適應煤礦井下的坑道運輸和停放 ,隔爆變壓器的外形尺寸一定要盡可能地小 ,特別是高度方向的尺寸要降低。為此我們?cè)谠O(shè)計隔爆變壓器器身結構時 ,以電磁設計計算為基礎 ,在滿足降低損耗 ,增強絕緣強度 ,降低溫升陡度的要求的同時 ,采用較大的鐵芯柱直徑 ,高、低壓線圈的直徑也相應改變 KBSYZY-50礦用隔爆型移動變電站(礦用移變)技術標準1、GB1094. 1-1996 電力變壓器總則
2、GB/T13499-2002 電力變壓器應用導則
3、GB1094.5-1985 電力變壓器承受短路的能力
4、GB10237-1988 電力變壓器絕緣水平和絕緣試驗，
外絕緣的空氣間隙
5、GB311-1997 高壓輸變電設備的絕緣配合6、GB4208-93 外殼防護等級(IP代碼)7、GB8286-2005 礦用隔爆型移動變電站
8、MT/1947-2005 煤礦用隔爆型高壓電纜連接器
KBSYZY- 50礦用隔爆型移動變電站(礦用移變)使用條件海拔高度: < 000m
環境溫度:空氣相對濕度不超過95%*高溫度: +40C*低溫度: -5C
抗震等級: 8級設防
|
