任何隔離變壓器，當它二次側空載（懸空）一次側加載電壓時，就會很短暫地出現勵磁涌流。勵磁涌流產生的原因在于變壓器繞組反向電動勢，題主可參閱任何一本講述變壓器的書籍。

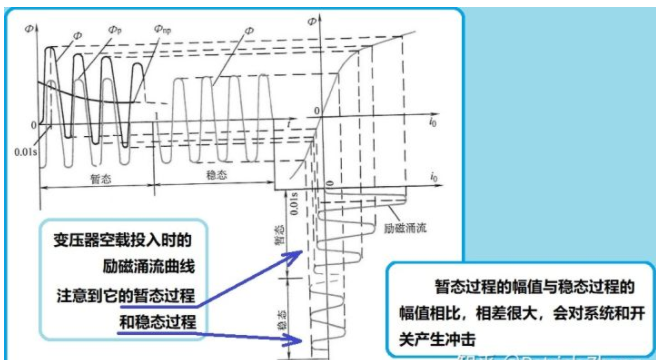

 圖1：變壓器的勵磁涌流
變壓器的勵磁涌流比變壓器正常運行電流大很多倍，且存在過渡時間。如果開關選配的不合適，當然在開機送電一刻開關就跳閘了。
變壓器勵磁涌流的計算很麻煩，在實用中我們都用變壓器的短路電流來近似。
舉例：
為了不失一般性，我把三相隔離變壓器和單相隔離變壓器的計算方法均羅列其中。
我們?cè)O(shè)此三相隔離變壓器的容量Sn是5kVA，它的一次側電壓是380Vac，二次側的電壓是110Vac，它的阻抗電壓是10%。這些參數可以在變壓器的銘牌中看到。
至于單相隔離變壓器，我們?cè)谟?jì)算時按相電壓來計算即可。

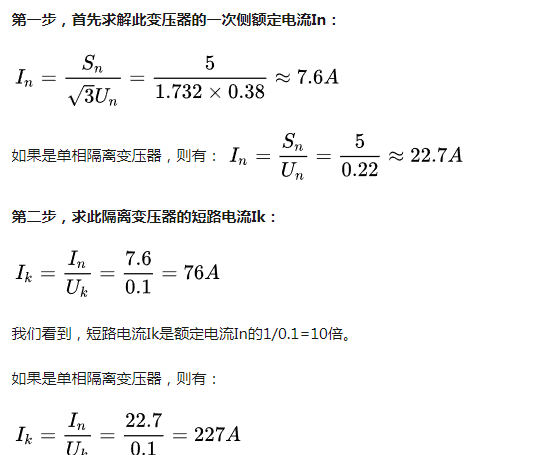

我們來計算一番，看看該選配多大的斷路器（開關）。
第三步，我們用短路電流Ik來代替勵磁涌流。短路電流會略大于勵磁涌流，這對于我們選配開關反而更加方便。
由此我們確定，此三相隔離變壓器的空載勵磁涌流Ic近似等于76A，而單相隔離變壓器的空載勵磁涌流Ic近似等于227A
第四步，我們選配合適的斷路器：
我們已經知道，此三相隔離變壓器的額定電流是7.6A，它的勵磁涌流接近76A。說明斷路器的額定電流必須大于7,6A，而斷路器的短路保護脫扣倍率必須接近于10倍。
同理，此單相隔離變壓器的額定電流是22.7A，它的勵磁涌流接近227A。說明斷路器的額定電流必須大于22.7A，而斷路器的短路保護脫扣倍率必須接近于10倍。
對于三相隔離變壓器，我們選擇塑殼斷路器MCCB的額定電流In=10A，脫扣類型為L(zhǎng)I（過載保護+短路保護），短路保護可調范圍為7~10In。
對于單相隔離變壓器，我們選擇微型斷路器MCB，它的額定電流為25A，脫扣類別為C型，最好選配D型。C型和D型的脫扣范圍見下表：

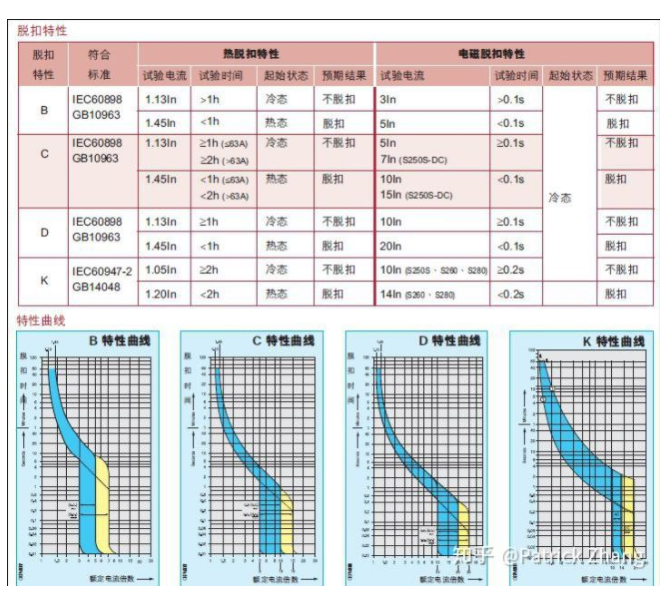

圖2：MCB的脫扣特性和脫扣倍率
從表中我們看到，C型在熱態下的短路保護倍率為10~15倍，D型在熱態下的短路保護倍率為20倍。
那么題主的問題是什么？很簡單，一般的微斷MCB的脫扣類別為B型，即照明型，它的短路保護脫扣倍率為5倍。于是當單相隔離變壓器空載送電時，當然要跳閘保護了。
|
