產品介紹

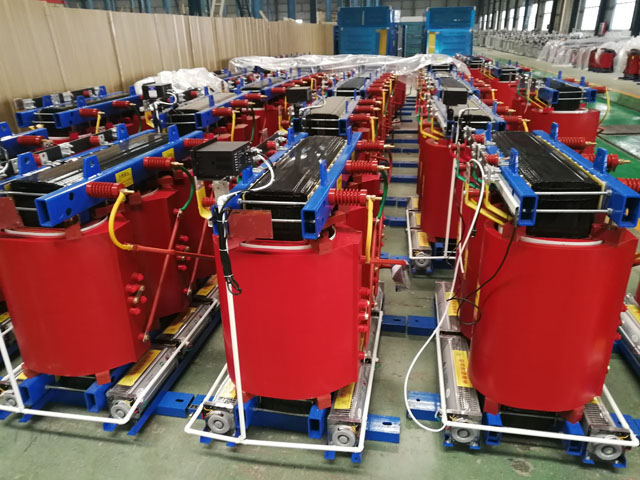

20kV級SC(B)10干式變壓器用于將20kV電網電源直接降低為400V配電電源或10kV輸電電源為用戶供電。由于具有諸多顯著優點，為越來越多的工程所采用。 執行標準
GB6450-1986干式電力變壓器
GB/T10228-1997干式電力變壓器技術參數和要求
GB/T17211-1998干式電力變壓器負載導則
GB1094.3-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10088-2004 6~500KV級電力變壓器聲級
JB/T56009-1998干式電力變壓器產品質量分等
20kV級SC(B)10干式變壓器主要優點有：
1、減少占地和多級變電工程建設，具有顯著的社會效益。
2、節省工程投資，提高經濟效益。
3、減少10kV輸變電環節，使運行維護費用明顯降低。
4、采用高壓小電流代替低壓大電流輸電，減少線路損耗，降低線路運行成本。
5、20kV電源直接進入用電中心，有效提高供電的可靠性。 20kV級SC(B)10干式變壓器產品特點：
1、高性能、低損耗，為9型系列的換代產品。
2、選用優質硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。
3、優化高壓線圈結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。
4、可配置溫控系統和風冷裝置，在負荷過大時自動啟動風機冷卻裝置，有效提高設備過負荷能力。 20kV級SC(B)10干式變壓器技術參數 型號
TYPE | 聯結組
標號 | 電壓組合（KV） | 空載電流
% | 空載損耗 W | 負載損耗 W（120℃） | 短路阻抗 % | 高壓KV | 高壓分接范圍% | 低壓KV | SCB10-315/20 | Yyn0
或
Dyn11 | 20
或
21 | ±5%
或
2×2.5% | 0.4 | 2 | 1160 | 4170 | 6 | SCB10-400/20 | 2 | 1360 | 5360 | SCB10-500/20 | 2 | 1600 | 6590 | SCB10-630/20 | 1.8 | 1840 | 7680 | SCB10-800/20 | 1.8 | 2160 | 9100 | SCB10-1000/20 | 1.8 | 2400 | 10640 | SCB10-1250/20 | 1.6 | 2800 | 12670 | SCB10-1600/20 | 1.6 | 3200 | 15390 | SCB10-2000/20 | 1.4 | 37600 | 18110 | SCB10-2500/20 | 1.4 | 4400 | 21680 |
注：因產品不斷改進，本數據僅供參考；若需取得最新尺寸，請及時與本公司聯系。
另：根據用戶需求可提供特殊條件下使用的干式變壓器或電力變壓器，詳情請來電溝通。
干式變壓器訂貨須知（訂貨時買房須提供以下資料）：
1、變電站型號、數量；
2、變電站的型號、容量；
3、高壓和低壓一次接線方案及主要元件的型號和參數；
4、外殼材料、顏色及要求；
5、用戶若有其它要求可在訂貨時面洽；
6、高原地區請?zhí)峁┖０胃叨扰c氣象條件。 S11-M系列20KV級低損耗全密封電力變壓器取消了儲油柜，用波紋油箱本體的翅板作為散熱冷卻元件，同時隨著變壓器油的增減而脹縮，使變壓器內部與大氣隔離，防止油的劣化和絕緣受潮及老化，增強了運行的可靠性。鐵心采用優質冷軋硅鋼片，有效的改善了磁通密度在鐵心內部的分布狀況， 降低了噪聲，降低了損耗。線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻， 絕緣結構合理，具有很強的抗短路能力。油箱內使用的緊固件均采用止退螺母，能保證長途運輸后運行時不至于松脫。油箱表面經磷化處理后用三防漆（防潮、防霉、 防鹽霧）涂裝，廣泛應用于冶金、礦山、石化等使用環境較惡。 海拔高度：≤1000m
環境溫度
最高氣溫：+40℃
最高月平均溫度：+30℃
最高年平均溫度：+20℃
最低溫度：-25°C
電源要求：近似正弦波，三相大致對稱。
安裝場所：戶內或戶外環境無明顯污穢。
注：在特殊條件下使用的變壓器須在產品定貨時候說明。 全密封變壓器產品特點：
1.變壓器油：采用波紋油箱，全密封結構，波紋板壁具有散熱和脹縮兩種功能，波紋板壁隨著溫度的變化，負荷量的大小，油箱內變壓器油溫的高低而自動脹縮，波紋板壁的脹縮能力大于一萬次，保證變壓器油與空氣完全隔離，在變壓器壽命期內不用維護。
2.安全保護全密封變壓器都加裝了壓力釋放閥，擴大了壓力釋放閥的應用范圍，使產品增加了有效的安全保護。
3.分接開關：采用新型雙密封立式開關，提高了開關的密封性能。
4.箱內緊固件：采用新型防松螺母，保證變壓器在運輸過程中器身緊固件不松動。
5.器身與箱蓋聯結：采用吊板帶緩沖結構，保證器身能“落地”和不頂箱蓋。
6.在安裝前，擰開放氣塞頂部螺母，檢查油位，如油位低于頂部50mm以下須加注相同油號的變壓器油到頂部30mm即可。 技術參數
額定容量(kVA) | 額定電壓 (kV) | 聯結組別 | 空載電流(%) | 損耗 (W) | 阻抗電壓(%) | 外形尺寸 (mm) | 重量 | 軌距 橫向×縱向 (mm) |
| 高壓(kV) | 分接范圍(kV) | 低壓(kV) |
| 空載 | 負載 | 長 | 寬 | 局 | 器身 | 油重 | 總重 |
| 30 | 20 22 24 | ±2 × 2.5％ | 0.4 | Yyn0 Dyn11 | 2.1 | 90 | 660/690 | 5.5 | 990 | 575 | 1080 | 200 | 130 | 520 | 400x400 |
| 50 | 2 | 130 | 960/1010 | 1060 | 600 | 1120 | 280 | 160 | 650 | 400x400 |
| 63 | 1.9 | 150 | 1145/1200 | 1080 | 610 | 1160 | 320 | 180 | 700 | 400x400 |
| 80 | 1.8 | 180 | 1370/1440 | 1120 | 620 | 1180 | 370 | 190 | 790 | 400x400 |
| 100 | 1.6 | 200 | 1650/1730 | 1130 | 625 | 1200 | 410 | 200 | 850 | 400 x 400 |
| 125 | 1.5 | 240 | 1980/2080 | 1150 | 640 | 1250 | 460 | 210 | 940 | 550x550 |
| 160 | 1.4 | 290 | 2420/2540 | 1320 | 770 | 1270 | 550 | 250 | 1100 | 550x550 |
| 200 | 1.3 | 330 | 2860/3000 | 1385 | 775 | 1355 | 650 | 315 | 1500 | 660 x 660 |
| 250 | 1.2 | 400 | 3350/3520 | 1415 | 785 | 1385 | 730 | 335 | 1580 | 660x660 |
| 315 | 1.1 | 480 | 4010/4210 | 1415 | 785 | 1435 | 810 | 350 | 1680 | 660 x 660 |
| 400 | 1 | 570 | 4730/4970 | 1445 | 795 | 1480 | 1000 | 400 | 1900 | 660x660 |
| 500 | 1 | 680 | 5660/5940 | 1490 | 810 | 1645 | 1190 | 450 | 2150 | 820x820 |
| 630 | 0.9 | 810 | 6820 | 6 | 1525 | 825 | 1680 | 1380 | 470 | 2350 | 820x820 |
| 800 | 0.8 | 980 | 8250 | 1795 | 1090 | 1050 | 2210 | 360 | 2205 | 820x820 |
| 1000 | 0.7 | 1150 | 11330 | 1780 | 1155 | 1110 | 2310 | 355 | 2300 | 820x820 |
| 1250 | 0.7 | 1350 | 13200 | 1765 | 1145 | 1485 | 2930 | 440 | 2925 | 820x820 |
| 1600 | 0.6 | 1630 | 15950 | 1770 | 1145 | 1720 | 3520 | 460 | 3520 | 820x820 |
| 2000 | 0.6 | 1950 | 19140 | 1770 | 1145 | 2180 | 4475 | 540 | 4475 | 1070x1070 |
| 2500 | 0.5 | 2340 | 22220 | 1780 | 1155 | 2795 | 6160 | 660 | 6160 | 1070x1070 |
|
訂貨須知（訂貨時請?zhí)峁┫铝袇?shù)）：
1、產品型號； 2、額定容量； 3、電壓組合；
4、調整范圍； 5、頻率； 6、聯結組標號；
7、短路阻抗； 8、特殊要求的產品，注明技術要求。
若您希望獲得進一步的了解，如S11-M系列20KV級低損耗全密封電力變壓器價格、S11-M系列20KV級低損耗全密封電力變壓器規格型號、S11-M系列20KV級低損耗全密封電力變壓器安裝標準等信息，歡迎您隨時聯系油浸式電力變壓器專業廠家 電力變壓器變壓器在進行運行的過程中也是有著很多的溫度變化的，電力變壓器變壓器的溫度是不斷地進行變化的，對于電力變壓器變壓器的溫度的調整中我們會感覺到電力變壓器變壓器的溫度有的時候是比較燙的，這個時候電力變壓器變壓器就會運行受到影響了。電力變壓器變壓器的溫度升高使得電力變壓器變壓器的運行受到了很大的影響。常見的電力變壓器變壓器的溫度過高是什么原因呢?還是和電力變壓器變壓器廠家的小編進行詳細去了解一下吧：
溫度過高會使電力變壓器變壓器的絕緣材料如電力變壓器變壓器油老化，當絕緣材料失效后就會造成內部短路燃燒等電器故障，變百壓器油短路燃燒后迅速膨脹，造成變度壓器爆炸。對電力變壓器變壓器的運行溫度控制簡單的就是加裝冷卻風扇，在配合強油循環，冷卻效果更好。在平時運行中要注意對負荷的控制，不要長時間超負荷運行。在保護上可以加回轉油溫保護，當電力變壓器變壓器內部溫度達到設定的溫度時保護動作，跳開電力變壓器變壓器高低壓側斷路器，強制斷開負答荷，以便保護電力變壓器變壓器。 以上是常見的電力變壓器變壓器的溫度過高的主要的原因和主要的變化情況供大家進行參考，對于電力變壓器變壓器的溫度您還有什么其他的疑問的話請登錄我們的網站進行詳細去了解和交流吧!
|
