加拿大、墨西哥、西班牙采用進口設備配套安全隔離變壓器作安全電壓的電源時,這種變壓器的一-次與二次之間有良好的絕緣;間還可用接地的屏蔽隔離開來。安全隔離變壓器各部絕緣電阻不得低于下列數值:帶電部分與殼體之間的工作絕緣2MQ
帶電部分與殼體之間的加強絕緣輸入回路與輸出回路之間輸入回路與輸入回路之間輸出回路與輸出回路之間7MQ 5MQ 2MQ 2MQ
I類變壓器的帶電部分與金屬物體之間2MQ
I類變壓器的金屬物件與殼體之間5MQ絕緣殼體上內、外金屬物件之間2MQ
安全隔離變壓器的額定容量,單相變壓器不得超過10kVA、三相變壓器不得超過16kVA、電鈴用變壓器的額定容量不應超過100VA、玩俱用變壓器的額定容量不應超過200VA ;安全隔離變壓器的額定電壓,交流電壓有效值不得超過50V、脈動直流電壓不得超過50V、電鈐用變壓器的分別不應超過24V和24V、玩具用變壓器的分別不應超過33V和33V。
 安全電壓回路的帶電部分必須與較高電壓的回路保持電氣隔離,并不得與大地、保護導體或其他電氣回路連接,但變壓器一次與二次之間的屏蔽隔離層應按規定接地或接零。如變壓器不具備加強絕緣的結構,二次邊宜接地或接零,以減輕- -次與二次短接的危險。 對于普通絕緣的電源變壓器, - -次線長度不得超過3m、并不得帶入金屬容器內使用。
安全電壓的配線最好與其他電壓等級的配線分開敷設。否則,其絕緣水平應與共同敷設的其他較高電壓等級配線的絕緣水平一致。
上海英施丹電器
3、電氣隔離
電氣隔離是采用電壓比為1 : 1 ,即一次邊、二次邊電壓相等的隔離變壓器實現工作回路與其他電氣回路電器上的隔離。
應用電氣隔離須滿足以下安全條件:
1、隔離變壓器必須具有加強絕緣的結構,其溫升和絕緣電阻要求與安全隔離變壓器相同,這種隔離變壓器還應符合下列要求: .
(1)最大容量單相變壓器不得超過25kVA、三相變壓器不得超過40kVA。
(2)空載輸出電壓交流不應超過1000V、脈動直流不應超過1000V、負載時電壓降低-般不得超過額定電壓的5% ~ 15%。
(3)隔離變壓器具有耐熱、防潮、防水及抗振結構;不得賽璐珞等易燃材料作結構材料;手柄、操作桿、按鈕等不應帶電;外殼應有足夠的機械強度,一般不能被打開 ,并應能防止偶然觸及帶電部分;蓋板至少應由兩種方式固定,其中,至少有一種方式必須使用工具實現。
(4)除另有規定外,輸出繞組不應與殼體相連;輸入繞組不應與輸出繞組相連;繞組結構應能防止出現上述連接的可能性。
(5)電源開關應采用全極開關,觸頭開距應大于3mm ;輸出插座應能防止不同電壓的插銷插入;固定式變壓器輸入回路不得采用插接件;移動式變壓器可帶有2 ~ 4m電源線。
(6)當輸入端子與輸出端子之間的距離小于25mm時,則其間須用與變壓器連成一體的絕緣隔板隔開。
(7)I類變壓器應有保護端子,其電源線中應有一條專用保護線 ; R類變壓器沒有保護端子。

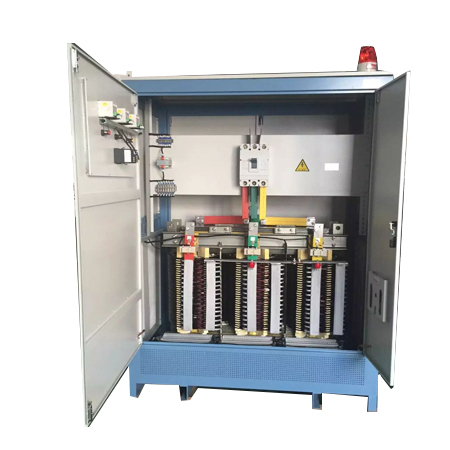

2、二次邊保持獨立,即不接大地,不接保護導體,不接其他電氣回路。如圖3一9所示,如果變壓器的二次邊接地,則當有人在二次邊單相電擊時,電流很容易流經人體和二次邊接地點構成回路。因此,凡采用電氣隔離作為安全措施者,還必須有防止二次回路故障接地及竄連其他回路的措施。因為一但二次邊發生接地故障,這種措施將完全失去安全作用。對于二次邊回路線路較長者,還應裝設絕緣監視裝置。 >英施丹產品特性優點： 概述（低損耗型三相干式安全隔離變壓器H級180℃絕緣等級）： 變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。 >變壓器材料配置說明： ①鐵芯 采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。 ②線材 采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。 ③絕緣材料 采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。 ④絕緣材料接線端子排 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。 ⑤鐵腳 主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。 |
|
