詳細說明

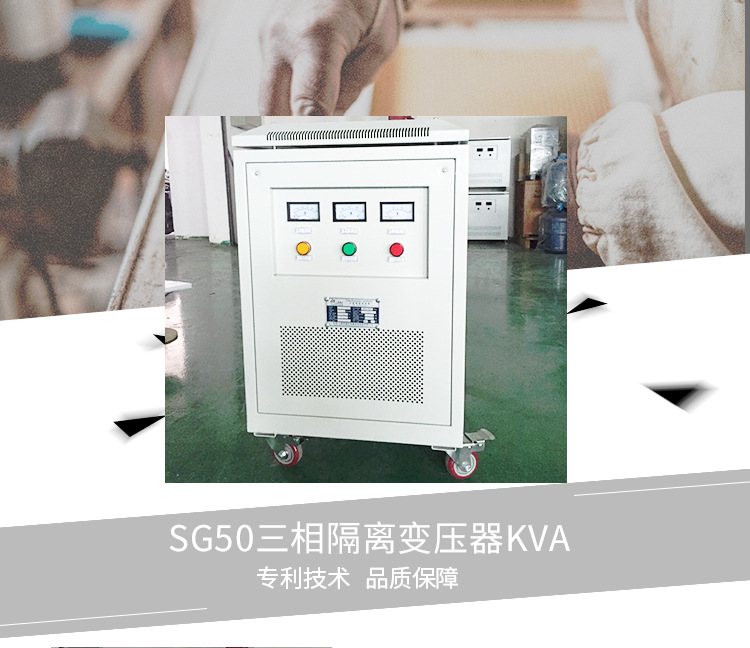

產品概述 我公司多年來采用優質材料和先進的工藝技術專業生產 160VA--3000KVA 之間，SG/SBK系列三相干式隔離變壓器，產品參照國外同類產品研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際標準。SG /SBK系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過500V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。 ■產品特點 該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點 ■使用范圍 該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。 ■技術參數
輸入電壓
額定電壓±10%
環境溫度
-15℃-+40℃
輸出電壓
額定電壓+5%(空載)
海拔高度
<1000m
效率
≥95%
相對濕度
<90%
波形失真
無附加波形失真
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它**性和腐蝕性介質.
功能
具有輸入電壓、輸出電壓、電流指示
保護
具有過流保護可長期無人值守工作
絕緣電阻
≥50M
電氣強度
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定
過載能力
二倍的額定電流,維持1分鐘
 ■規格型號及安裝尺寸
規 格
輸入電壓
輸出電壓
不帶外殼產品尺寸/重量
帶外殼尺寸/重量
SG-5 KVA
660V
400V
380V
200V
可根據客戶要求訂制
380V
220V
110V
36V
可根據客戶要求訂制
30×15×25/35
45×25×30/56
SG-6KVA
30×16×25/40
45×25×30/64
SG-7KVA
35×15×30/45
50×25×35/80
SG-8KVA
35×16×30/55
50×25×35/80
SG-10KVA
42×21×42/90
60×32×65/130
SG-15KVA
52×24×52/135
70×35×77/185
SG-20KVA
52×24×52/180
70×35×77/220
SG-30KVA
55×28×65/220
80×40×87/260
SG-40KVA
61×30×65/265
90×50×95/320
SG-50KVA
61×30×65/295
90×50×95/360
SG-60KVA
70×32×66/370
100×50×105/440
SG-80KVA
70×32×67/450
100×50×105/530
SG-100KVA
75×35×68/490
100×50×105/570
SG-120KVA
75×35×68
100×50×105/600
SG-150KVA
85×37×68
120×65×115/690
SG-180KVA
95×45×83
120×65×115/930
SG-200KVA
95×45×83
120×65×115/1010
SG-250KVA
95×45×83
120×65×115/1180
SG-300KVA
105×45×95
120×70×125/1450
SG-320KVA
105×45×95
130×50×135/1490
SG-350KVA
105×45×95
130×50×135/1600
SG-400KVA
115×55×105
140×60×145/1700
■正常使用條件 1、海拔高度不超過2500M；
2、周圍介質溫度**不低于-25度**不高于+40度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；

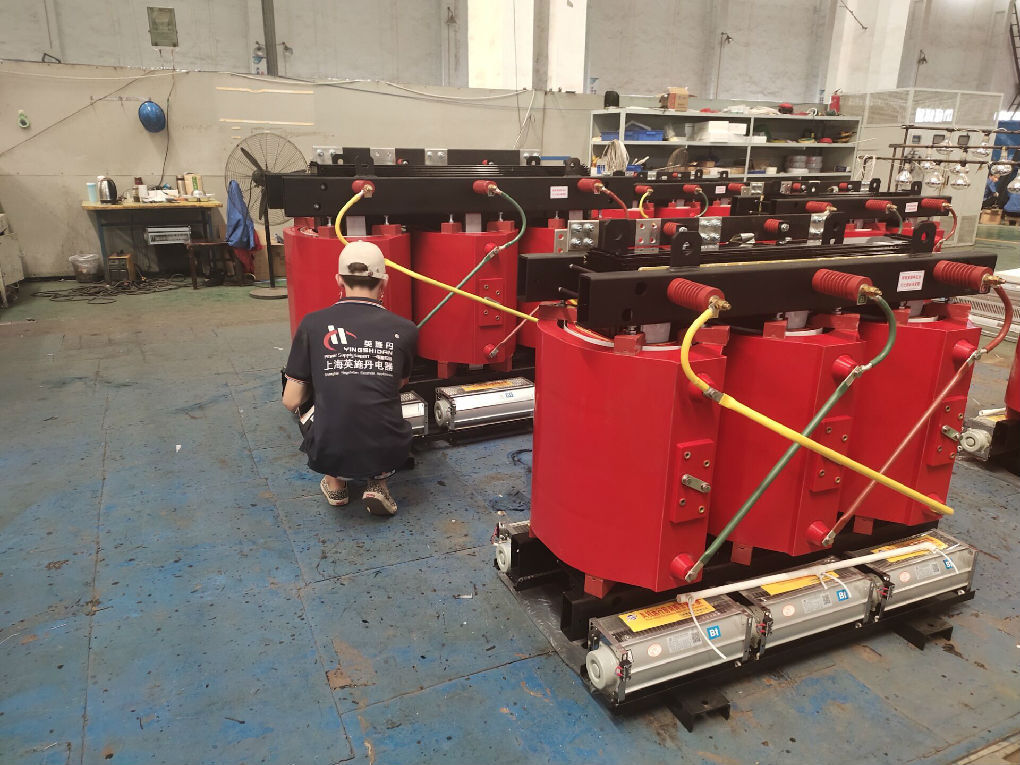

5、無**危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃 SG（B）10型非包封H級干式電力變壓器 產品概述 非包封H級三廂干式變壓器，線圈采用Nome紙作為絕緣材料，并經真空加壓設備多次浸漬先進無溶劑漆，并高溫固化，具有安全、可靠、節能、防火、防爆、不產生有害氣體、不污染環境、維護簡單等優點。其設計先進、結構合理、外形美觀。主要性能指標均優于國內標準，在整個使用壽命期間都保持極佳的電氣性能和機械性能。最適用于防火要求高 、負荷波動較大以及污穢潮濕的環境中，如高層建筑、機場、車站、碼頭、地鐵、醫院、電廠、冶金行業、購物中心、居民密集區以及石油化工、核電站、核潛艇等場所。 主要規格及技術數據：
額定容量 A組 B組 短路阻抗（%）
空載損耗（W） 不同絕緣耐熱等級下的負載損耗（W）
空載損耗（W） 不同絕緣耐熱等級下的負載損耗（W）
B(100℃ ) F(120℃ ) H(145℃ ) B(100℃ ) F(120℃ ) H(145℃ )
30 190 670 710 760 180 700 740 790 4.0
50 270 940 1000 1070 250 1010 1060 1140
80 370 1290 1380 1480 330 1370 1470 1570
100 400 1480 1570 1690 360 1600 1690 1830
125 470 1740 1850 1980 420 1870 1980 2120
160 540 2000 2130 2280 490 2120 2320 2480
200 620 2370 2530 2710 580 2550 2690 2880
250 720 2590 2760 2960 660 2880 3070 3300
315 880 3270 3470 3730 780 3450 3690 3970
400 980 3750 3990 4280 890 4100 4350 4640
500 1160 4590 4880 5230 1040 4870 5160 5530
630 1340 5530 5880 6290 1200 5810 6140 6560
630 1300 5610 5960 6400 1160 5950 6330 6800 6.0
800 1520 6550 6960 7460 1370 6960 7380 7900
1000 1770 7650 8130 8760 1560 8250 8730 9420
1250 2090 9100 9690 10370 1810 9830 10390 11140
1600 2450 11050 11730 12580 2400 11990 12770 13650
2000 3050 13600 14450 15560 2700 14450 15300 16540
2500 3600 16150 17170 18450 3150 17380 18420 19720
1600 2450 12280 12960 13900 2400 12930 13720 14690 8.0
2000 3050 15020 15960 17110 2700 15770 16720 18060
2500 3600 17760 18890 20290 3150 18700 19840 21330
以上數據如更改恕不另行通知，以產品出廠數據為準。
|
